04.3.3.1. Betatron

En betatron av märket Brown Bovery Asklepitron installerades 1966 i Lund och var i drift fram till 1980. Den levererade 33 MV fotonstrålning och 11-35 MeV elektronstrålning. Denna senare utnyttjades ofta, medan fotonstrålningen med sin höga energi och s.k. build-up på cirka 5 cm:s djup hade sina begränsningar, eftersom huddosen på utgångssidan ofta blev högre än på ingångssidan på magerlagda patienter.

Apparaten vägde 11 ton, och en motvikt också om 11 ton fanns bakom en innervägg. Behandlingshuvudet kunde i viss mån röras i höjdled och roteras kring sin upphängningsaxel.

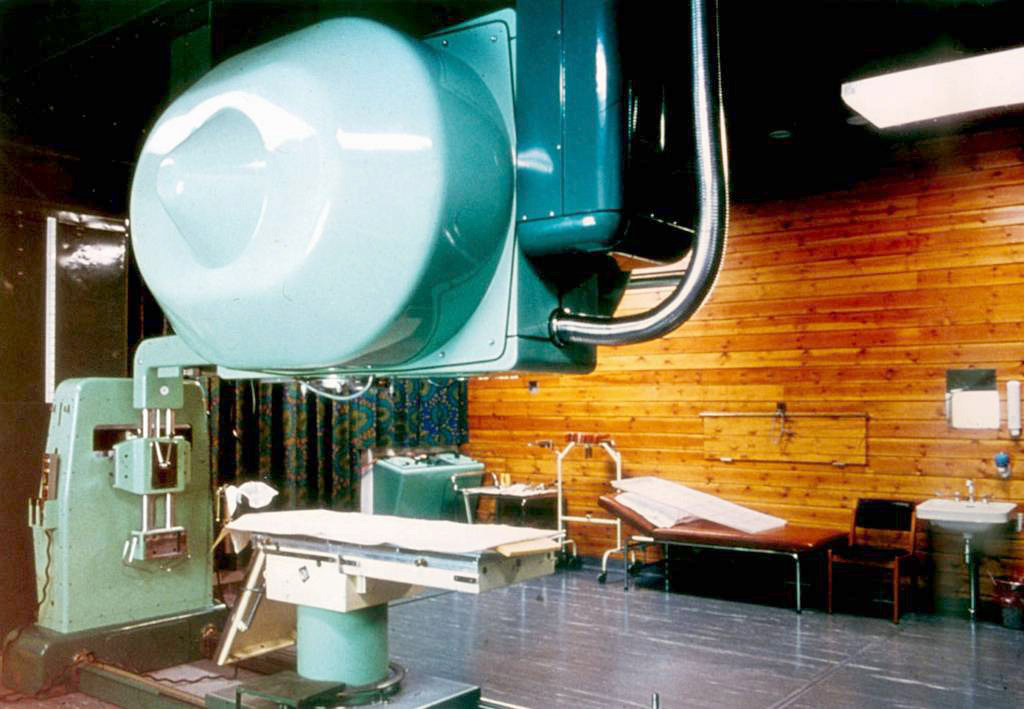

Genom att koppla britsen till apparaten med hjälp av den gaffel som syns på bilden, kunde man använda utrustningen för pendelbehandling. Det var en imponerande syn när apparaten sakta åkte upp och ner allteftersom den vred sig och britsen for fram och tillbaka eftersom apparaten inte hade någon rörelseförmåga i sidled.

Träbeklädnaden av väggarna är inte bara till för dekoration utan även för att absorbera långsamma neutroner som kan genereras vid dessa höga fotonenergier.
