Röntgen-strålarna användas alltjämt med stor framgång på allt flera områden; sålunda vilja vi här anföra en nyligen konstruerad apparat, medelst hvilken man nöjaktigt kan bestämma det ställe, där en i en människas hjärna inträngd projektil befinner sig. Detta är af mycket stor vikt, ty är projektilens plats icke mycket noga bestämd, så blir en operation vida farligare och vanskligare att företaga.
Den nämnda apparaten, som kallas projektilsökaren och som bestämmer projektilens plats med en noggrannhet af en half millimeter, är konstruerad af en ung fransman, Contremoulins, med biträde af en landsman till honom vid namn Rémy. Den förstnämndehade uttänkt apparaten, men saknade medel till att anskaffa den, emedan den skulle komma att kosta 2500 franc. Då dessa icke kunde erhållas av allmänna medel, inrycktes i ”Temps”, en uppmaning till det enskilda intresset, och redan dagen därefter ställde en af tidningens läsare den erforderliga summan till uppfinnarens förfogande. Apparaten blef därefter förfärdigad och har redan gjort utmärkt nytta.

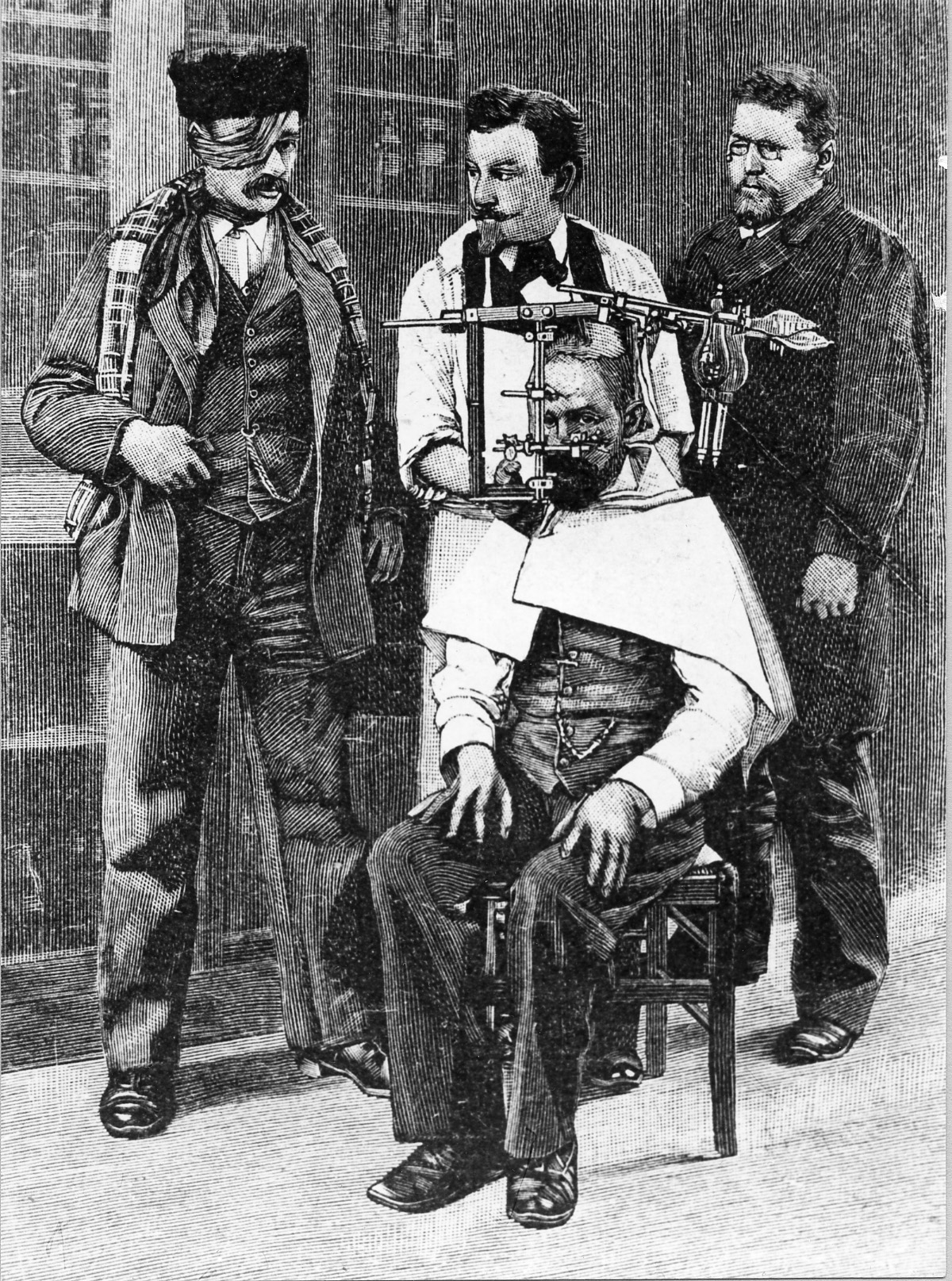

Vidstående afbildning visar apparaten i verksamhet samt kontruktörerna och två personer, som båda själfva skjutit sig en kula i hufvudet, men bägge fått dem uttagna med tillhjälp af projektilsökaren, i trots af att den ena kulan hade trängt icke mindre än 58 mm in.
Principen i metoden är följande: Med tillhjälp av två radiografier (Röntgenska skuggbilder), som tagits i olika riktningar af det hufvud, hvarur kulan skall uttagas, bestämmes dennas plats medelst en geometrisk konstruktion i förhållande till tre bestämda punkter som motsvara tre på den sårades ansikte märkta (tatuerade) punkter. En annan apparat med fyra cirkelben inriktas därefter så, att de tre cirkelbenen motsvara de tatuerade punkterna, medan det fjärde motsvara kulans plats. Sålunda inriktad anbringas apparaten på den sårade med de tre benen i de på hans ansikte märkta punkterna, och vore nu hans huvud genomborradt, skulle det fjärde benets spets precis träffa projektilen. För operatören är det dock tillräckligt att följa den avcirkelbenet angifna riktningen och tränga in till det likaledes av cirkelbenet angifna djupet.
För att de två radiograferna med tillräcklig noggrannhet skola kunna tjäna till bestämmande av projektilens plats, är det absolut nödvändigt, att de två Röngen-rören äro anbragta fullkomligt fasta i förhållande till de två fotografiplåtarna. Detta ernås genom användande af det på figuren visade stativet, som fästes vid den sårades hufvud med gips och som bär såväl rören som plåtarna samt tre cirkelben, medelst hvilka de ofvannämda tre punkterna på den sårades ansikte bestämmas. Med denna apparat tagas radiografierna under loppet av en kvart, i det man begagnar en mycket stark Ruhmkorffs induktionsmaskin. Därefter framkallas fotografiplåtarna, apparaten tages af den sårades hufvud och projektilerns plats bestämmes i förhållande till de tre cirkelbenens spetsar. Därefter inriktas den andra ofvannämnda apparaten med de fyra cirkelbenen; denna sändes till operatören, som genom att anbringa den på den sårades hufvud precis får veta projektilens plats. Denna apparat är till på köpet så genialiskt inrättad, att man, medan de tre cirkelbenen, som motsvara märkena i ansiktet, stå fast, kan röra det fjärde cirkelbenet på skilda sätt så, att kirurgen alltid kan finna den minst farliga och den kortaste vägen för operationen.
Klicka på bilden för att se den i högre upplösning (1200 x 1615 pixlar, 869 KB).
Bild nr. 100310-011
