Medicinsk planering, bild 4 av 4.

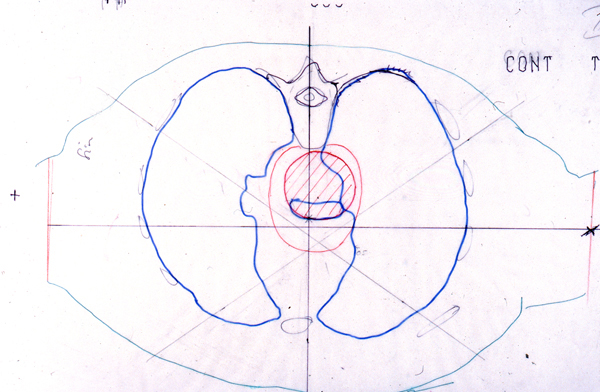

Den medicinska planeringen resulterar i ett patienttvärsnitt genom tumörområdet i naturlig storlek som underlag för själva dosplaneringen.

Skissen utvisar patientens ytterkontur, och de röda markeringarna är behandlingsområdet.

Det inre röda området representerar kliniskt påvisad tumörväxt (GTV=Gross Tumour Volume), och den yttre röda konturen pålagd marginal även innefattande lymfbanorna längs och i matstrupsväggen (CTV=Clinical Target Volume).

Eftersom korrektion görs för lungornas lägre täthet, är dessas ytterkontur markerad med blått. Vidare är den strålkänsliga ryggmärgen markerad.
