Dialysatorer och filter

Dialysatorer Från Gambro: mitten 1960-tal, spiral- och plattdialysfilter

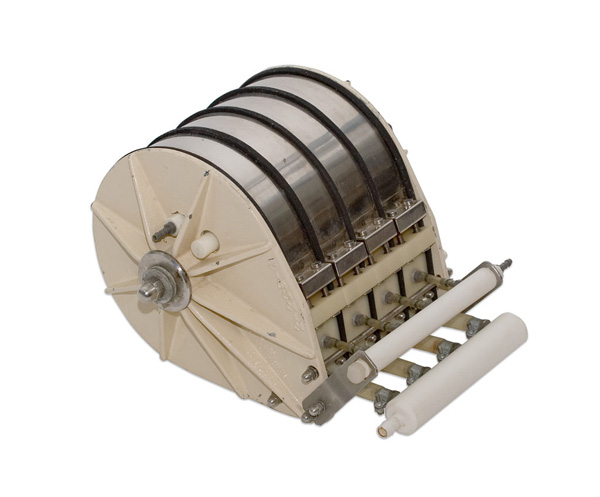

Ovan: Gambros första kommersiella spiraldialysator som bestod av 4 identiska spiralkomponenter

Dialysfiltret "Ad Modum Alwall"

Den första fun­ge­ran­de dia­ly­sa­torn från Gambro (övre bilden) var utvecklad av Nils Alwall i samarbete med Holger Crafoord, och tillverkades på firma ARJO i Eslöv. Spiraldialysator nummer 1 levererades till Alwalls dialysavdelning för provning. Investeringskostnaden för att ta fram detta första filter beräknades till 30 000 kr, en stor summa vid denna tid. Den var tung, vägde 10,2 kg och krävde utbyte av dialysmembranerna hos ARJO före varje behandling. För mindre patienter användes 2 eller 3 spiralkomponenter i dialysatorn i stället som de 4 som syns på bilden. Denna dialysator var för dyr för serietillverkning och mellan år 1964 och 1966 framställdes bara 20 exemplar.

Detta arbete visade dock att dialysatorer för engångsbruk behövdes och att det var möjligt att skapa dem.

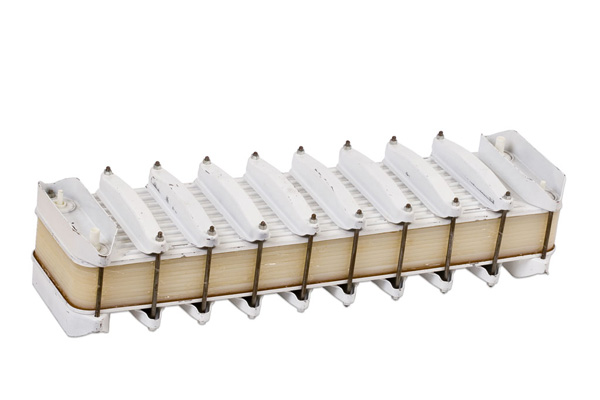

Ur samarbetet med ARJO kom snart en plattdialysator under namnet ”Ad Modum Alwall”, som massproducerades för engångsbruk (nedre bilden). Filtret patenterades redan 1965, men produktion i större skala började först 1967. Den innehöll ett modifierat cellofanmembran (kuprofan) och i sin första version metalldelar. Den var tung och vägde hela 7,5 kg. Den basala kontruktionen i denna dialysator utnyttjades i de följande generationerna av dialysatorer.

Det är i sådana filter som själva dialysprocessen pågår.

Alla senare typer har varit engångsfilter.

Klicka på endera bilden för att se den förstorad.
